Kondensatorschaltschütz

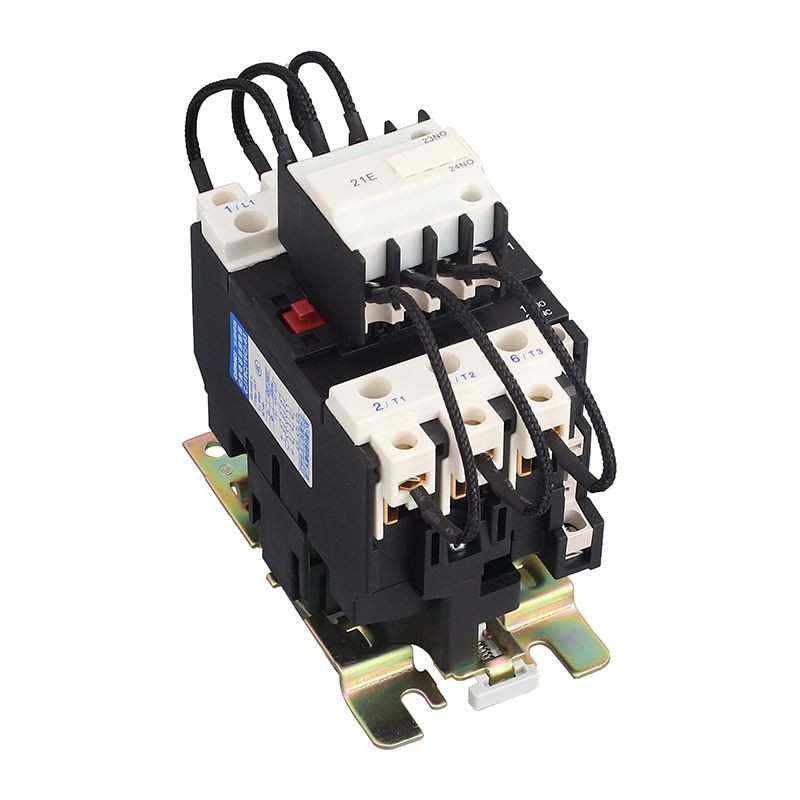

DerCJ19C Kondensatorschaltschützstellt eine speziell entwickelte Lösung für das sichere und effiziente Schalten von Niederspannungs-Shunt-Kondensatoren dar. Als dedizierte Komponente wird es häufig in auf automatischer Kompensation-basierten Blindleistungskompensationsanlagen eingesetzt. Dieses Produkt wurde für Wechselstromsysteme mit einer Frequenz von 50 Hz und einer Nennbetriebsspannung von bis zu 380 V entwickelt und ermöglicht das effiziente Ein- und Ausschalten kapazitiver Lasten bis zu 90 kvar, um den Gesamtleistungsfaktor zu verbessern. Seine Designphilosophie basiert auf einem modularen „Baustein“-Ansatz. Bemerkenswert ist, dass die Widerstandsschaltung, die in drei Pfaden konfiguriert ist, über dem Hauptstromkreisabschnitt angeordnet ist. Die Hauptkontakte sind intelligent für einen zuverlässigen Einzellastbetrieb ausgelegt. Für garantierte Leistung sorgt dieKondensatorschaltschützmuss unter diesen spezifizierten Bedingungen angewendet werden: a) Die Umgebungslufttemperatur sollte zwischen -5 Grad und +40 Grad liegen, wobei die 24-Stunden-Durchschnittstemperatur +35 Grad nicht überschreiten darf. b) Die Höhe des Aufstellungsortes ist auf 2000 m über dem Meeresspiegel begrenzt. c) Die relative Luftfeuchtigkeit am Installationsort sollte 50 % nicht überschreiten, wenn die Temperatur +40 Grad beträgt. Darüber hinaus beträgt die durchschnittliche Mindesttemperatur des feuchtesten Monats weniger als oder gleich +25 Grad und die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats beträgt weniger als oder gleich 90 %. d) Es gilt ein Verschmutzungsgrad von 3. e) Es fällt unter die Installationskategorie III. f) Der Installationsort muss frei von starken Erschütterungen, Stößen oder Vibrationen sein. G)

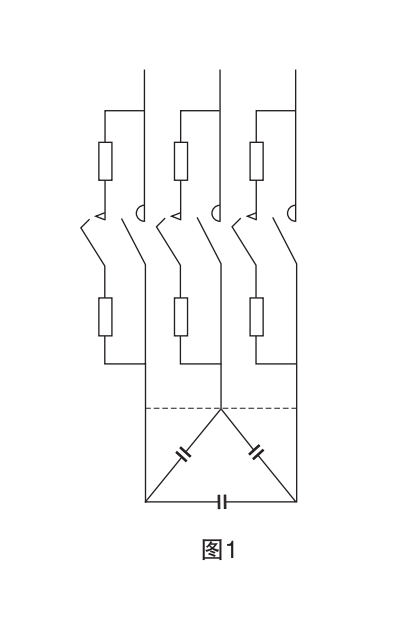

Der Schütz sollte so montiert werden, dass seine Oberfläche nicht mehr als 5 Grad zur Vertikalen geneigt ist. Die Kernfunktionalität dieses Produkts ist in Abbildung 1 dargestellt. Das Diagramm über der gestrichelten Linie zeigt detailliert die Kondensatorschaltkreise, während der Abschnitt unten die parallele Kondensatorbank zeigt. Der Widerstandsschaltkreis, der aus mit Widerständen in Reihe geschalteten Frühkontakten besteht, wird zuerst aktiviert, wenn die elektromagnetische Spule mit Strom versorgt wird. Der Strom lädt zunächst die Kondensatoren über diese Widerstände auf und begrenzt so effektiv den Einschaltstoßstrom. Anschließend schließen die Hauptkontakte, um den vollen Kondensatorstrom zu führen. Dieser intelligente Ablauf sorgt für einen reibungslosen Eingriff. Sobald die Aufgabe der Einschaltstromunterdrückung abgeschlossen ist, wird außerdem die Widerstandsschaltung innerhalb desKondensatorschaltschützschaltet sich automatisch vom Hauptstromkreis ab und setzt sich zurück. Diese Maßnahme reduziert die Wahrscheinlichkeit einer Überhitzung oder eines Durchbrennens von Widerständen während des Kondensatorabschaltvorgangs erheblich und bietet so einen hervorragenden Schutz und eine längere Lebensdauer für kritische Komponenten des Kompensationssystems.

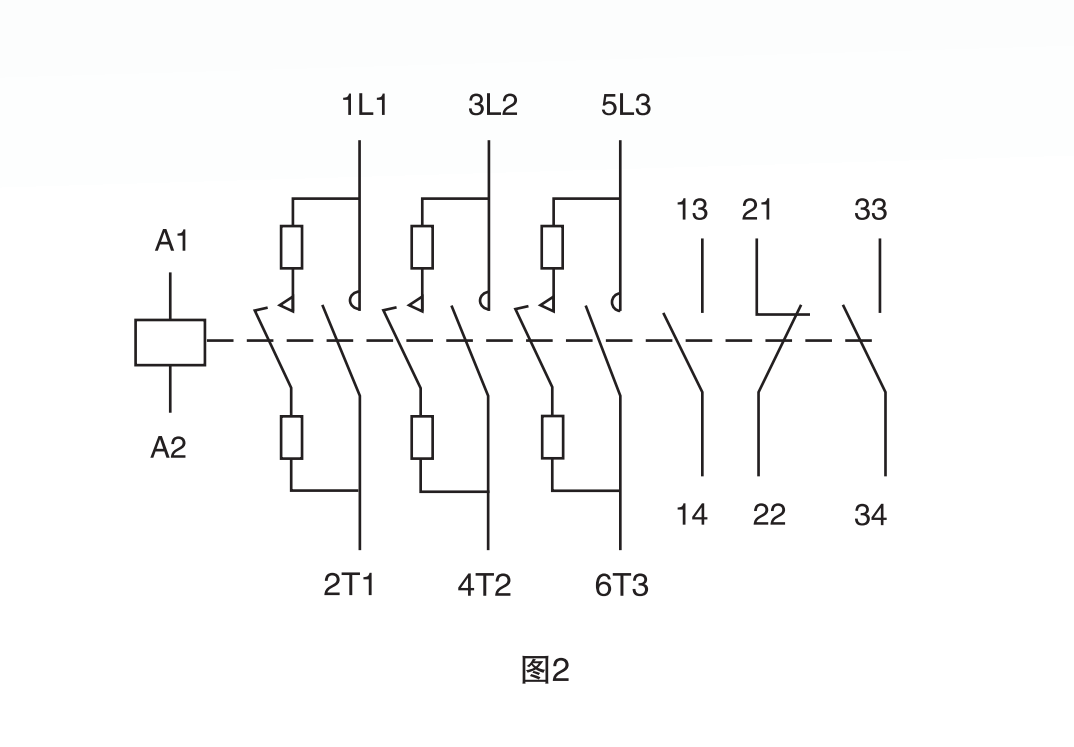

Siehe Abbildung 2 für die Stromkreisanschlüsse und Klemmenmarkierungen des Typs CJ19C.

Der Widerstand des CJ19C-63-Schützes ist an eine spezielle Klemme an der Hauptverdrahtungsklemme angeschlossen, um Störungen durch externe Verkabelung während des Betriebs der Hauptverdrahtungsklemme zu vermeiden.

Das Schütz CJ19C-63 verfügt über drei Hilfskontakte mit zwei Kombinationen; Hilfskontaktkombinationen sind in Tabelle 1 aufgeführt. Hilfsmodule können auf beiden Seiten des Schützes installiert werden, um die Anzahl der Hilfskontakte zu erhöhen.

Es stehen zwei Arten von Zusatzmodulen zur Verfügung:

LA8-DN11 (ein normalerweise offener und ein normalerweise geschlossener)

LA8-DN20 (zwei normalerweise offen); vom Benutzer bei der Bestellung ausgewählt.

Äußere Form und Einbaumaße:

Das Schütz CJ19C-63 kann mit M6-Schrauben und Sicherungsscheiben oder mit 35-mm- oder 75-mm-Montageschienen installiert werden.

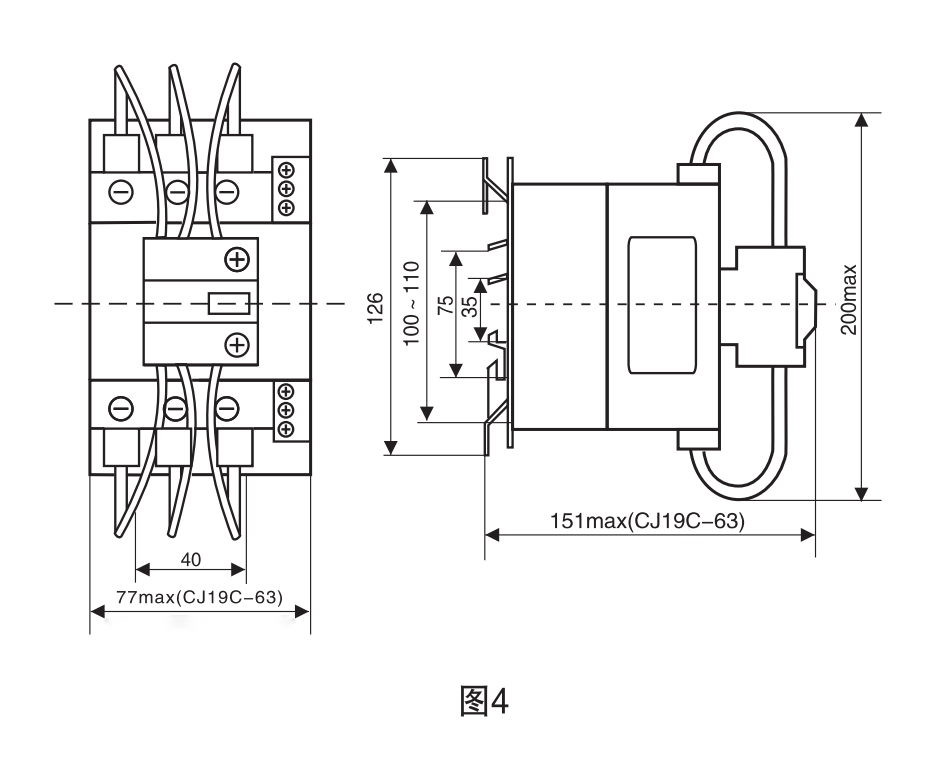

Die äußere Form und die Installationsabmessungen des CJ19C-63 finden Sie in Abbildung 4.
