Schütze für Leistungskondensatoren

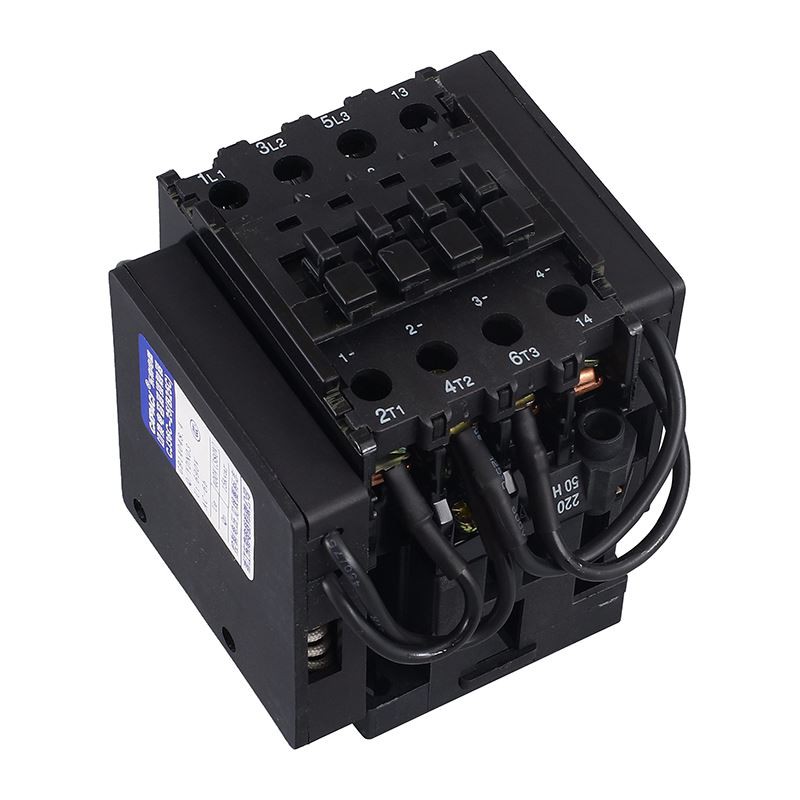

DerCJ36C-Schütze für Leistungskondensatorenstellen eine spezielle Reihe von Schaltgeräten dar, die für die kontrollierte Verbindung und Trennung von Niederspannungs-Shunt-Leistungskondensatoren konzipiert sind. Sie werden häufig in automatischen Kompensationsgeräten zur Blindleistungskorrektur eingesetzt. Diese robusten Produkte sind für Wechselstromsysteme mit einer Frequenz von 50 Hz und einer Nennbetriebsspannung von bis zu 380 V konzipiert und bewältigen kapazitive Lasten bis zu 50 kvar, um den Leistungsfaktor zuverlässig zu verbessern. Abgeleitet von der etablierten AC-Schützplattform der B--SerieCJ36C-Schütze für Leistungskondensatorensind eine neue Ergänzung unserer Produktlinie und werden derzeit in fünf verschiedenen Spezifikationen angeboten. Ihre strukturelle Konfiguration stellt einen wesentlichen Unterschied dar: Die Widerstandsschaltkreisbaugruppe befindet sich an beiden Flanken des Hauptschaltkreisblocks und verfügt über eine eingebaute Entladevorrichtung. Diese innovative Funktion wird automatisch aktiviert, wenn Kondensatoren aus dem Stromkreis geschaltet werden, und reduziert die Restspannung des Kondensators innerhalb von 30 Sekunden auf unter 50 V. Durch die Integration dieser Entladungsfunktion ermöglichen diese Produkte den Endbenutzern, auf zusätzliche externe Entladungskomponenten zu verzichten, was zu einer vereinfachten Installation und niedrigeren Gesamtprojektkosten führt. Die Hauptkontakte zeichnen sich weiterhin durch ein rationelles und zuverlässiges Design für eine unabhängige Lasthandhabung aus. Um die angegebene Leistung sicherzustellen, sind dieseSchütze für Leistungskondensatorenerfordern die Einhaltung der folgenden normalen Arbeits- und Installationsparameter: a) Umgebungstemperaturbereich: Obergrenze +40 Grad, 24-Stunden-Durchschnitt kleiner oder gleich +35 Grad, Untergrenze größer oder gleich -5 Grad. b) Maximale Installationshöhe: 2000 m. c) Luftfeuchtigkeit: bei +40 Grad, relative Luftfeuchtigkeit kleiner oder gleich 50 %; die durchschnittliche Mindesttemperatur des feuchtesten Monats ist kleiner oder gleich +25 Grad und die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats ist kleiner oder gleich 90 %. d) Ausgelegt für Umgebungen mit Verschmutzungsgrad 3. e) Eingeordnet in Installationskategorie III. f) Muss an einem Ort montiert werden, der keinen starken Erschütterungen, Stößen oder Vibrationen ausgesetzt ist. g) Die Neigung der Montagefläche gegenüber der Vertikalen darf 5 Grad nicht überschreiten.

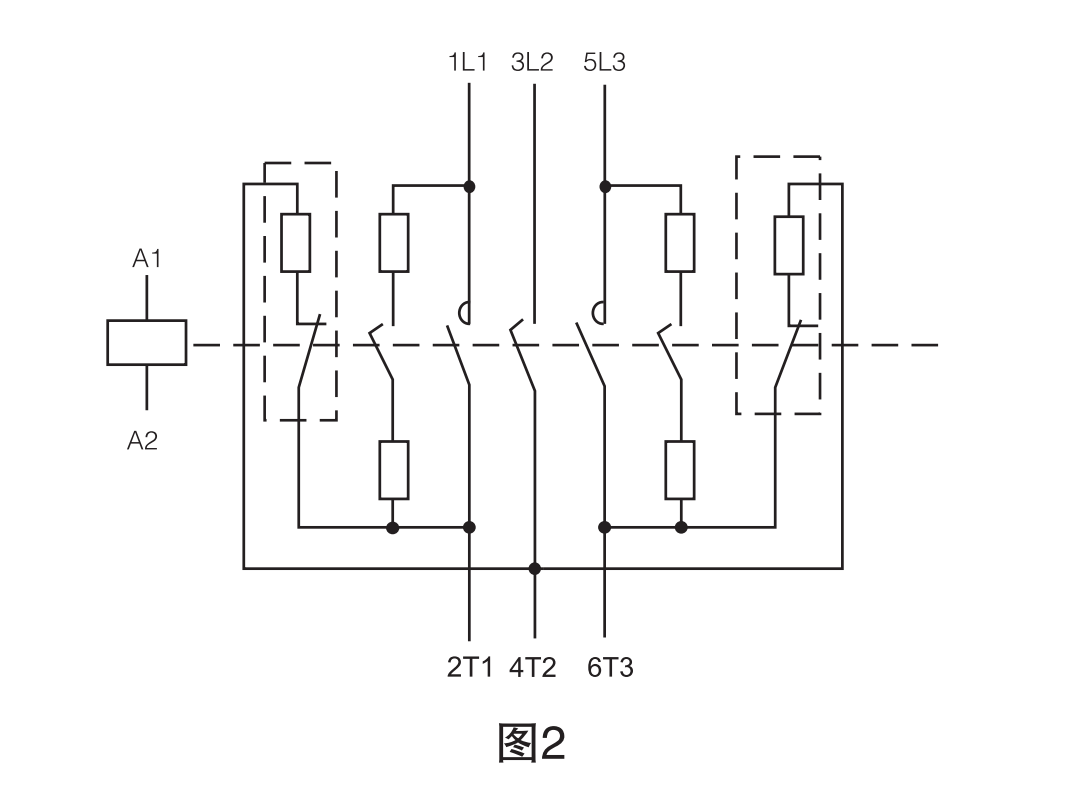

Der in Abbildung 1 dargestellte Funktionsablauf gewährleistet ein sicheres Schalten. Das Diagramm über der gestrichelten Linie zeigt den Steuerkreis; Unten ist die Kondensatorbank. Der integrierte Widerstandsschaltkreis (frühzeitige Schließkontakte mit Reihenwiderständen) wird zuerst aktiviert, wenn die Spule erregt wird, wodurch der Einschaltstrom während des Kondensatorladens begrenzt wird. Anschließend schließen die Hauptkontakte, um die Last zu übernehmen und die Widerstände kurzzuschließen. Beim Abschalten der Stromversorgung öffnen zuerst die Hauptkontakte und der Widerstandskreis öffnet sich nach einer Verzögerung, um Überspannungen abzumildern. Darüber hinaus bilden zwei normalerweise geschlossene Hilfskontakte und Widerstände einen automatischen Entladepfad: Sie werden beim Lösen des Schützes verbunden, um gespeicherte Energie sicher abzuleiten, und beim Einkuppeln getrennt. DerCJ36CProduktVerwenden Sie ein Zwei-{0}}Pfad-Widerstandsschaltdesign. Da die gesteuerten Kondensatoren intern in einer Dreieckskonfiguration verdrahtet sind, stellt die Aktivierung dieser Schaltung sicher, dass in jede Phase ein Strombegrenzungswiderstand eingefügt wird, der bei jedem Schaltvorgang einen umfassenden und ausgewogenen Schutz für eine längere Systemlebensdauer bietet.

Hilfskontaktkonfiguration: Das Schütz kann oben mit Hilfskontakten konfiguriert werden. Das Modell CJ36C-30 kann mit 4 Hilfskontakten konfiguriert werden.

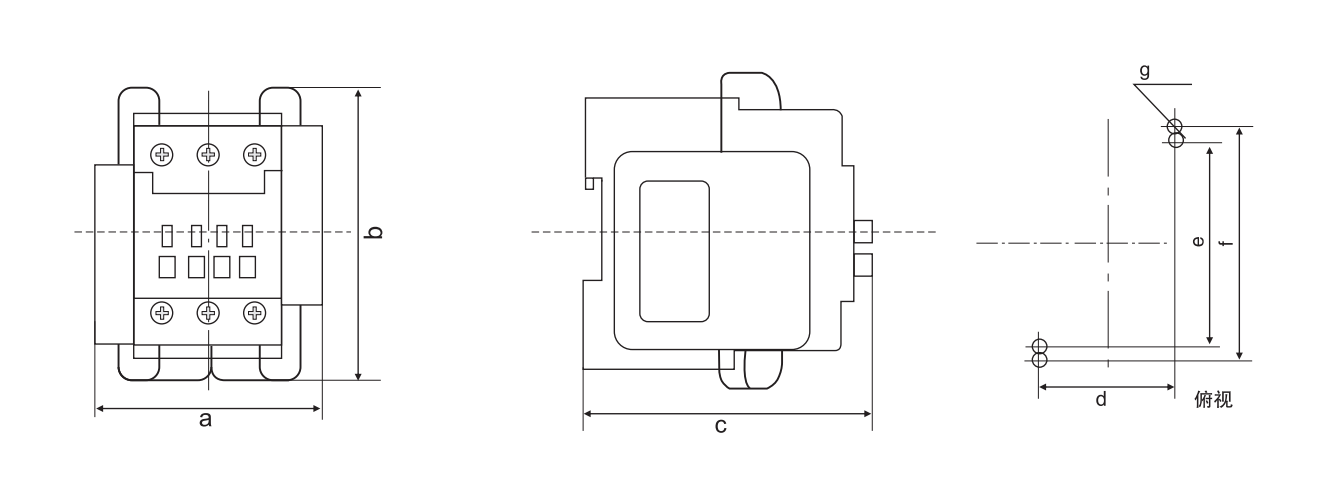

Aussehen und Einbaumaße:

Der Schütz ist einfach zu installieren. Das Modell CJ36C-30 kann mit M4-Schrauben und Sicherungsscheiben oder mit einer 35-mm-Montageschiene installiert werden.
